计算图

1. 什么是计算图

计算图是由节点和边构成的有向图（Graph），其中：

• 节点（Nodes）：表示操作（例如加法、乘法、激活函数等）或变量（例如输入、权重、偏置等）。
• 边（Edges）：表示数据在节点之间的流动，即操作的输入和输出之间的依赖关系。

在计算图中，每个节点都对应一个操作或变量，边则表示这些操作之间的依赖顺序。

2. 计算图的优势

1. 自动微分:能够自动计算复杂函数的梯度(链式法则)
2. 并行计算:可以识别独立的操作并并行执行
3. 优化:通过图重写、操作融合、内存优化等技术优化计算效率
   1. 操作融合：将多个小操作合并为一个更大的操作，以减少数据传输和中间结果的存储需求，如y = 2x + 3x可优化为y = 5x
   2. 内存优化：通过在计算图中智能地分配和释放内存，减少内存占用
   3. 利用计算图的结构，框架可以识别出独立的操作，并在多个处理器或 GPU 上并行执行这些操作

3. 计算图的构建

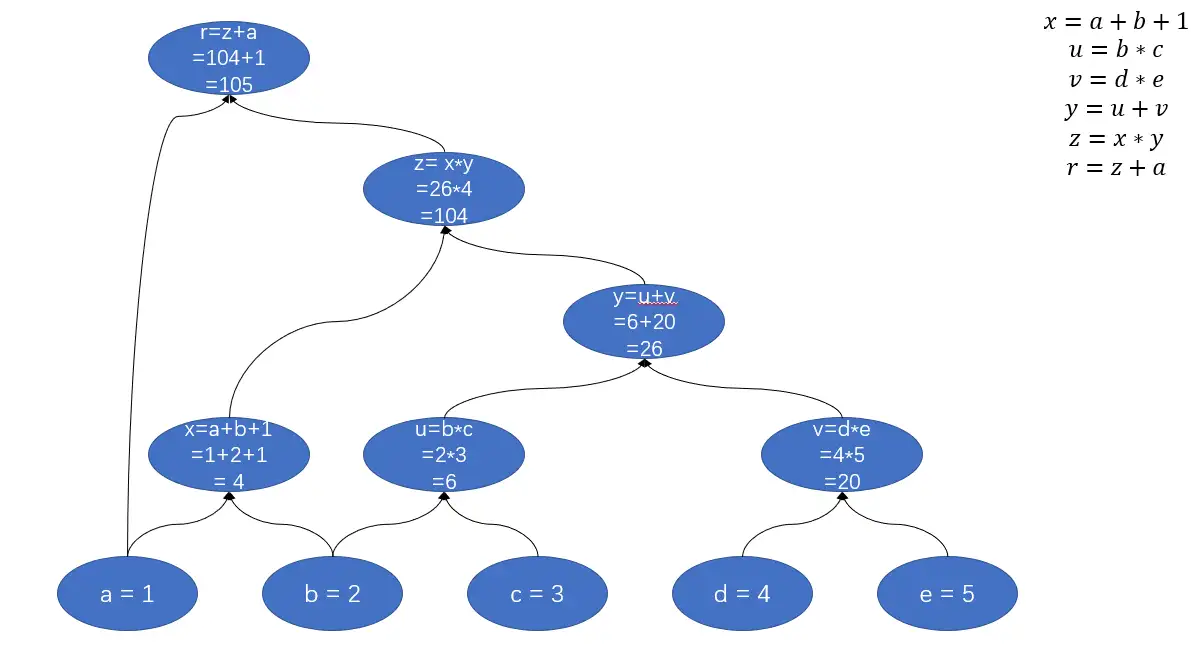

前向计算的过程大概如下

Forward Calculation

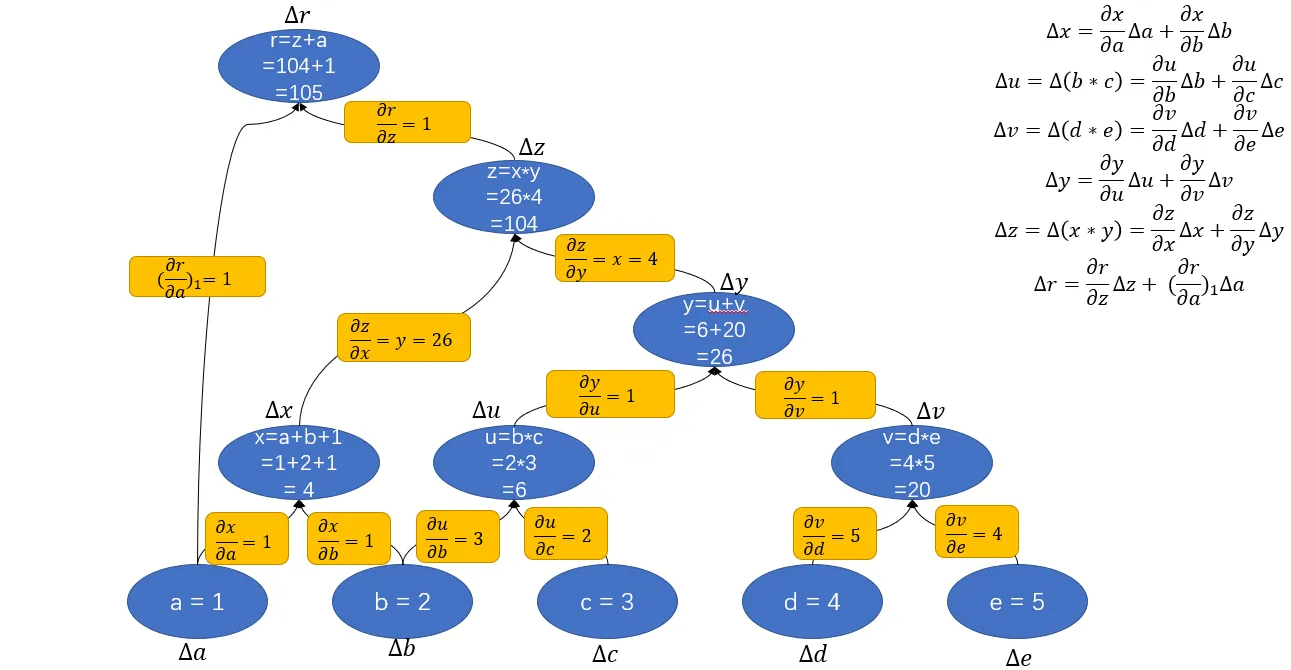

根据链式法则，反向计算的过程大概如下

Backward Calculation

1. 先按着计算图往前计算得到各节点的值；
2. 然后反方向计算出各直接连接的节点间（如x和z、y和z）的偏导；
3. 最后对有效路径求和，即可得到r对a、b、c、d、e的偏导。

4. 计算图的实现

计算图的实现一般分为两种：

1. 静态计算图：在计算图构建完成后，图的结构和节点的计算顺序都是固定的，如 TensorFlow 的计算图。
2. 动态计算图：在计算图构建的过程中，可以根据需要动态地构建计算图的结构和节点的计算顺序，如 PyTorch 的计算图。
3. 混合计算图：结合了静态计算图和动态计算图的优点，如 TensorFlow 2.0 的计算图。

5. 总结

计算图是深度学习框架的核心，它能够自动微分、并行计算、优化计算效率等，是实现深度学习算法的基础。

6. 参考文献

1. 计算图的概念与理解
2. 浅显易懂的计算图、链式法则讲解
